Wyłącznik izolacyjny Katko KEM 310 M2 3-polowy 10A IP66

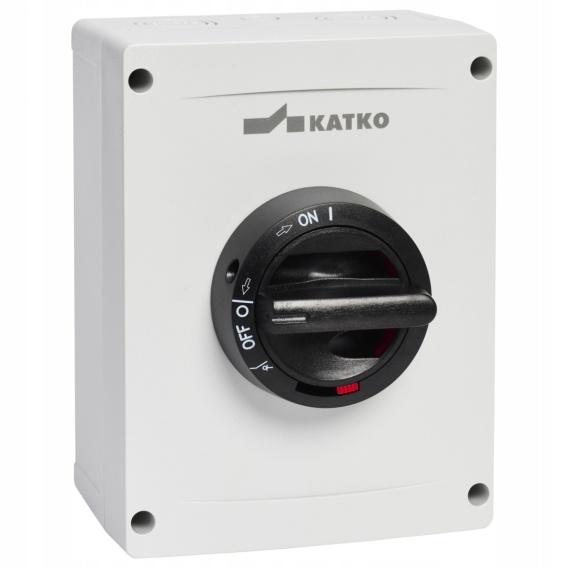

Katko KEM 310 M2 – 3-polowy wyłącznik izolacyjny 10A IP66

Name: Katko KEM 310 M2 – 3-polowy wyłącznik izolacyjny 10A IP66
Brand: KATKO
Price: 125.00 PLN
Availability: InStock

Symbol: KEM 310 M2

Katko KEM 310 M2 – 3-polowy wyłącznik izolacyjny 10A w obudowie z poliwęglanu, stopień ochrony IP66, do zastosowań przemysłowych i maszynowych.

Dostępność: Mało 10 szt.

Cena: 125.00

szt.

Zamówienie telefoniczne: 660735909 Zostaw telefon

Wysyłka w ciągu: 3 dni

Katko KEM 310 M2 to kompaktowy, 3-polowy wyłącznik izolacyjny (Load Break Switch) przeznaczony do bezpiecznego odłączania zasilania w instalacjach przemysłowych, układach sterowania oraz maszynach elektrycznych. Urządzenie pracuje z prądem znamionowym 10 A w kategorii AC-23A i umożliwia obsługę silników o mocy do 7,5 kW przy 690 V.

Wyłącznik został zabudowany w trwałej obudowie z poliwęglanu typu M2, odpornej na uszkodzenia mechaniczne i wpływ warunków środowiskowych. Dzięki wysokiemu stopniowi ochrony IP66 może być stosowany zarówno wewnątrz budynków, jak i w wymagających warunkach przemysłowych.

Seria Katko KEM ceniona jest za wysoką trwałość mechaniczną, niezawodność działania oraz zgodność z wymaganiami normy IEC 60947-3. Model KEM 310 M2 doskonale sprawdza się jako wyłącznik serwisowy, izolacyjny lub główny w małych i średnich aplikacjach elektrycznych.

Dane techniczne

Informacje ogólne

Typ produktu: Wyłącznik izolacyjny (Load Break Switch)
Model / typ: KEM 310 M2
Nazwa techniczna: 3×10A 400V 5,5 kW
Opis skrócony produktu: Wyłącznik izolacyjny 3×10A IP66
Liczba biegunów: 3
EMC: Nie
Czas realizacji: 10 dni

Prądy znamionowe

AC-21A:
- 415 / 500 / 690 V – 20 A
AC-22A:
- 415 / 500 / 690 V – 10 A
AC-23A:
- 415 / 500 / 690 V – 10 A

Moc znamionowa (silnik 3-fazowy, 1500 obr./min, AC-23A)

415 V – 5,5 kW
500 V – 5,5 kW
690 V – 7,5 kW

Parametry zwarciowe i napięciowe

Znamionowa zdolność łączeniowa AC-23A (ICN):
- 415 / 500 / 690 V – 80 A
Znamionowy prąd załączania zwarciowego Icm (690 V): 1 kA
Znamionowy prąd zwarciowy krótkotrwały Icw (1 s, 690 V): 0,7 kA
Znamionowy prąd cieplny Ith / Ithe: 20 A
Napięcie izolacji Ui: 800 V
Napięcie udarowe Uimp: 8 kV

Ochrona zwarciowa z bezpiecznikiem

Zalecany bezpiecznik (opcja 1): 25 A
Znamionowy prąd zwarciowy RMS Ik: 50 kA
Wartość szczytowa: 3,8 kA

Połączenia

Zakres przekroju przewodów Cu: 1,5–16 mm²
Nominalny przekrój przewodu: 2,5 mm²
Moment dokręcania zacisków: 1,8 Nm

Obudowa i wykonanie

Typ obudowy: M2 (96 × 130 × 74 mm)
Materiał obudowy: Poliwęglan
Stopień ochrony: IP66

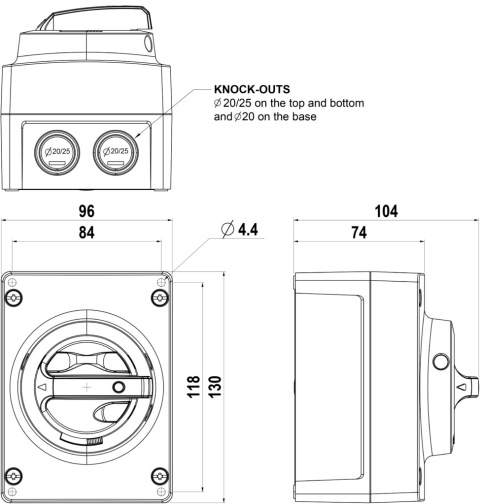

Wymiary i masa

Szerokość: 96 mm
Wysokość: 130 mm
Głębokość: 104 mm
Masa netto: 0,432 kg
Objętość: 1,298 l

Pozostałe

Trwałość mechaniczna: 50 000 cykli
Klasa ETIM: EC000216
GTIN / EAN: 6419410270585

Parametry:

Zastosowanie wyłącznika Katko KEM 310 M2

Wyłącznik izolacyjny Katko KEM 310 M2 znajduje zastosowanie w:

instalacjach przemysłowych,
układach sterowania,
maszynach i urządzeniach elektrycznych,
rozdzielnicach niskiego napięcia,
aplikacjach wymagających bezpiecznego odłączania zasilania.

Dzięki szczelnej obudowie o stopniu ochrony IP66 urządzenie może pracować w trudnych warunkach środowiskowych, w miejscach narażonych na pył, wilgoć oraz zabrudzenia.

Kompaktowa konstrukcja oraz wysoka trwałość mechaniczna sprawiają, że seria Katko KEM jest chętnie stosowana przez producentów maszyn, elektryków i integratorów automatyki.

Informacje dotyczące bezpieczeństwa

Ostrzeżenia i środki ostrożności:

Przeznaczenie urządzeń:
Produkty marki Katko (wyłączniki izolacyjne i rozłączniki bezpieczeństwa) są przeznaczone do stosowania zgodnie z ich parametrami znamionowymi i przeznaczeniem. Nieprawidłowe użycie, przeciążenie lub montaż w instalacjach o parametrach przekraczających specyfikację może prowadzić do uszkodzenia urządzenia lub zagrożenia pożarowego.

Montaż i instalacja:
Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny zgodnie z obowiązującymi normami i przepisami BHP. Przed rozpoczęciem instalacji należy odłączyć zasilanie w miejscu montażu.

Ryzyko porażenia prądem:
Dotykanie elementów pod napięciem może spowodować porażenie prądem elektrycznym, pożar lub inne obrażenia. Nigdy nie należy otwierać obudowy ani usuwać osłon podczas pracy urządzenia.

Konserwacja i serwis:
Wszelkie przeglądy, czyszczenie i konserwacja powinny być wykonywane przy odłączonym zasilaniu. Naprawy i wymiana elementów wewnętrznych muszą być wykonywane wyłącznie przez autoryzowany serwis lub wykwalifikowany personel.

Blokada i zabezpieczenia:
Produkty Katko często wyposażone są w mechanizmy blokady drzwi oraz możliwość zamknięcia na kłódkę. Nie należy usuwać ani ingerować w te mechanizmy, ponieważ może to prowadzić do niebezpiecznej eksploatacji.

Środowisko pracy:
Urządzenia należy stosować zgodnie z klasą ochrony IP wskazaną w specyfikacji produktu. Zabezpieczają one przed pyłem, wilgocią i promieniowaniem UV (jeśli obudowa na to pozwala). Nie należy stosować ich w środowiskach agresywnych chemicznie, poza zakresem odporności materiałów użytych w obudowie.

Nieprawidłowe użytkowanie:

Nie przeciążać urządzenia.

Nie używać w instalacjach o napięciu lub prądzie przekraczającym specyfikację producenta.

Nie używać urządzeń uszkodzonych lub zmodyfikowanych.

Podsumowanie:
Produkty Katko są bezpieczne w użytkowaniu pod warunkiem przestrzegania zasad montażu, eksploatacji i konserwacji. Nieprzestrzeganie powyższych wytycznych może skutkować porażeniem prądem, pożarem lub uszkodzeniem urządzenia.
