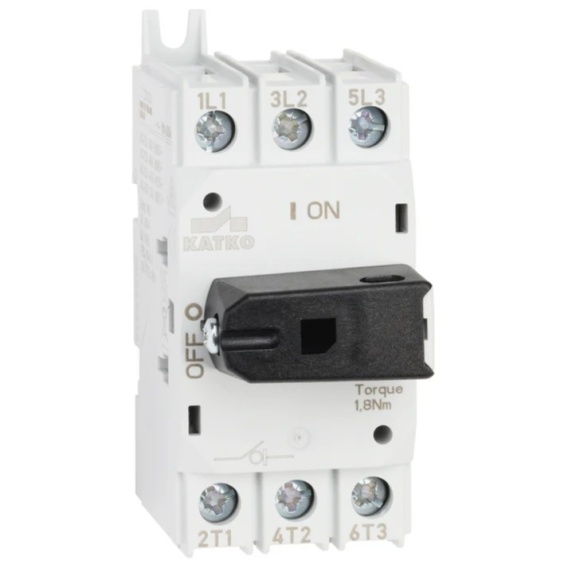

Katko KU 325 – 3-polowy rozłącznik obrotowy 25A 690V

Katko KU 325 to kompaktowy, 3-polowy rozłącznik obrotowy (Load Break Switch) przeznaczony do bezpiecznego rozłączania obwodów w instalacjach przemysłowych oraz maszynowych. Urządzenie pracuje przy prądzie znamionowym 25 A (AC-23A) oraz napięciu do 690 V.

Rozłącznik znajduje zastosowanie jako wyłącznik główny w rozdzielnicach, szafach sterowniczych oraz systemach automatyki. Konstrukcja zapewnia wysoką trwałość mechaniczną – 50 000 cykli łączeniowych, co gwarantuje niezawodność w długotrwałej eksploatacji.

Model KU 325 umożliwia podłączenie przewodów o przekroju do 16 mm², a jego parametry zwarciowe oraz napięciowe spełniają wymagania norm dla rozłączników przemysłowych. Dzięki kompaktowym wymiarom urządzenie sprawdzi się w aplikacjach o ograniczonej przestrzeni montażowej.

Dane techniczne

Informacje ogólne

• Typ produktu: Rozłącznik obrotowy (Load Break Switch)

• Model / typ: KU 325

• Nazwa techniczna: 3×25A 690V AC-22

• Opis skrócony producenta: Load break switch 3x25A

• Liczba biegunów: 3

Prądy znamionowe

• AC-21A (415 / 500 / 690 V): 40 A

• AC-22A (415 / 500 / 690 V): 25 A

• AC-23A (415 / 500 / 690 V): 25 A

Moc znamionowa silnika 3-fazowego (1500 obr./min, AC-23A)

• 415 V – 11 kW

• 500 V – 15 kW

• 690 V – 22 kW

Parametry zwarciowe i napięciowe

• Znamionowa zdolność łączeniowa ICN AC-23A:

  • 415 / 500 / 690 V – 200 A

• Znamionowy prąd załączania zwarciowego Icm (690 V): 1 kA

• Znamionowy prąd krótkotrwały Icw (1 s, 690 V): 0,7 kA

• Znamionowy prąd cieplny Ith: 40 A

• Napięcie izolacji Ui: 800 V

• Napięcie udarowe Uimp: 8 kV

Ochrona zwarciowa z bezpiecznikiem

• Zalecany bezpiecznik (opcja 1): 25 A

• Znamionowy prąd zwarciowy RMS Ik: 50 kA

• Wartość szczytowa: 3,8 kA

Połączenia

• Zakres przekroju przewodów Cu: 1,5–16 mm²

• Nominalny przekrój przewodu: 10 mm²

• Maks. moment dokręcania zacisków: 1,8 Nm

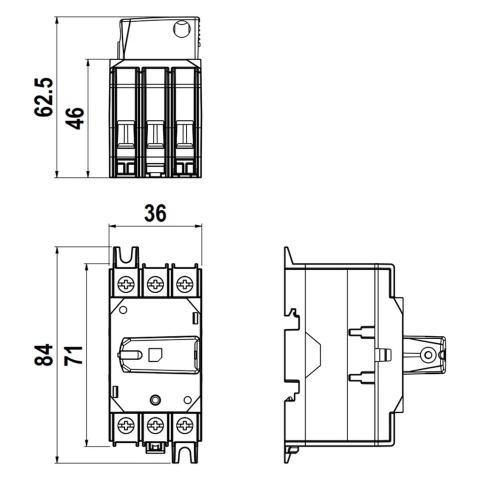

Wymiary i masa

• Szerokość: 36 mm

• Wysokość: 84 mm

• Głębokość: 63 mm

• Masa netto: 0,09 kg

• Objętość: 0,1905 l

Klasyfikacja

• Klasa ETIM: EC000216

• Numer E (FI): 3609692

• GTIN / EAN: 6419410257708
