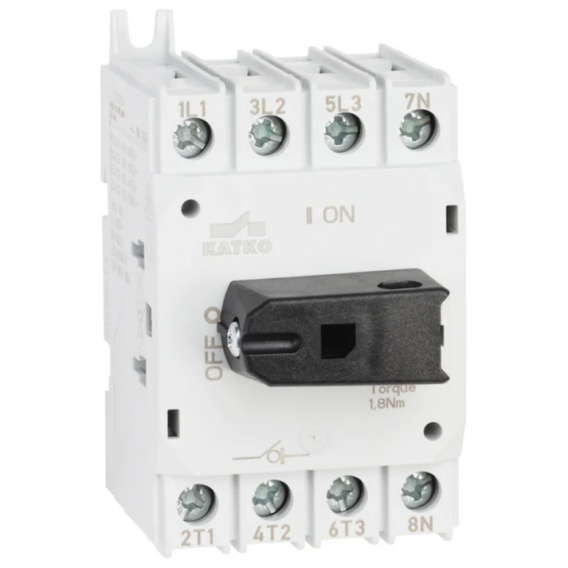

Rozłącznik Katko KU 425

Rozłącznik Katko KU 425 to kompaktowy, 4-polowy rozłącznik obrotowy przeznaczony do bezpiecznego łączenia i rozłączania obwodów elektrycznych w aplikacjach przemysłowych. Urządzenie spełnia wymagania kategorii użytkowania AC-23A, dzięki czemu nadaje się do sterowania obciążeniami indukcyjnymi, w tym silnikami elektrycznymi.

Model KU 425 charakteryzuje się wysoką trwałością mechaniczną, solidną konstrukcją oraz niezawodnymi parametrami elektrycznymi do 690 V AC. Dzięki niewielkim wymiarom idealnie sprawdza się w rozdzielnicach, szafach sterowniczych oraz systemach automatyki przemysłowej, gdzie liczy się oszczędność miejsca i bezpieczeństwo eksploatacji.

Rozłącznik Katko KU 425 może być stosowany jako element systemów sterowania, wyłącznik serwisowy lub główny wyłącznik obwodu w instalacjach niskiego napięcia.

🟦 Dane techniczne:

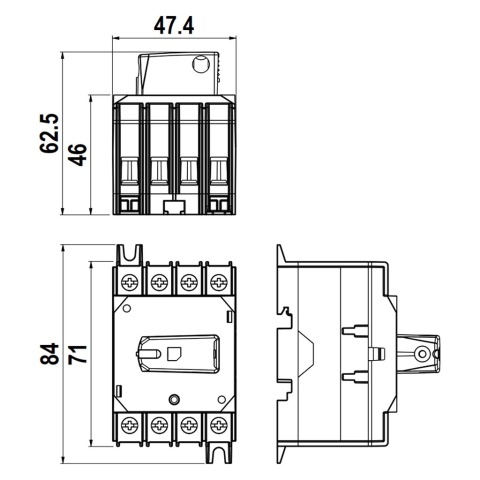

Głębokość: 63 mm
Szerokość: 48 mm
Wysokość: 84 mm
Objętość: 0,254 l
Masa netto: 0,1 kg

Liczba biegunów: 4
Typ przełącznika: Load Break Switch (rozłącznik obciążeniowy)
Prąd znamionowy Ith: 40 A
Kategoria użytkowania: AC-21A / AC-22A / AC-23A
Napięcie izolacji Ui: 800 V
Znamionowe napięcie udarowe Uimp: 8 kV

Prąd roboczy AC-21A:
– 415 V: 40 A
– 500 V: 40 A
– 690 V: 40 A

Prąd roboczy AC-22A:
– 415 V: 25 A
– 500 V: 25 A
– 690 V: 25 A

Prąd roboczy AC-23A:
– 415 V: 25 A
– 500 V: 25 A
– 690 V: 25 A

Moc silnika 3-fazowego (AC-23A, 1500 obr./min):
– 415 V: 11 kW
– 500 V: 15 kW
– 690 V: 22 kW

Zdolność łączeniowa ICN AC-23A:
– 415 V: 200 A
– 500 V: 200 A
– 690 V: 200 A

Zdolność załączania Icm (690 V): 1 kA
Znamionowy prąd zwarciowy krótkotrwały Icw (1 s, 690 V): 0,7 kA

Zaciski (Cu): 1,5…16 mm²
Zalecany moment dokręcania: 1,8 Nm

Trwałość mechaniczna: 50 000 cykli
Klasa ETIM: EC000216
GTIN: 6419410257739
Typ produktu: KU 425
